電纜故障測試儀操作介紹

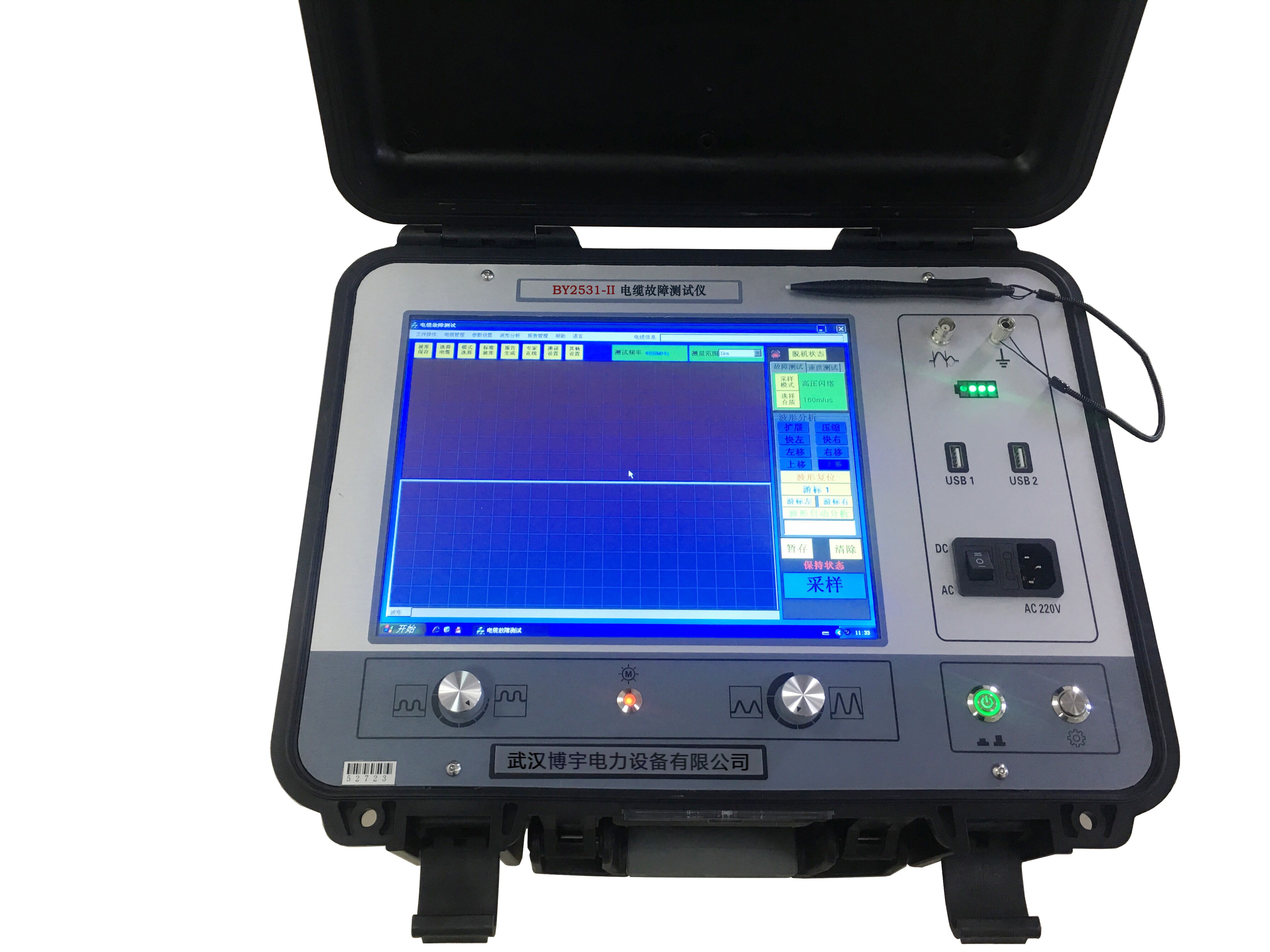

從現場使用考慮，BY2531-II電纜故障測試儀根據用戶要求，精心設計和制造的全新一代便攜式電纜故障測試儀系列。

整套電纜故障測試儀由閃測、尋跡、定點三大部分組成。

步驟一、電力工作者拿到電纜故障測試儀，準備開始對被試電纜進行測試前，先要檢查儀器電量是否充足，如果電量不足，則需要外接電源充電。

       步驟二、做好接線，打開電源開關，儀器進入電纜故障測試系統界面。

 步驟三、根據被測試電纜的實際情況，如：電纜類型，測試電纜長度，電纜故障的性質等，在電纜故障測試系統里輸入測試參數。

       步驟四、該儀器默認電纜測試方法為：低壓脈沖法。將電纜故障參數設置好之后，需要將紅黑兩個測試線夾子，連接到被測電纜故障相和另外一端，或者是電纜地線上，此時可點擊“采樣”，儀器自動測試采集數據并顯示波形數據，當再次點擊“采樣”時，儀器可連續采樣。操作人員此時根據儀器顯示的數據波形，調整“位置”和：振幅，直到采集的數據可以進行分析為止，就可以停止采樣。

       步驟五、根據電纜故障測試的實際情況，選擇符合測試要去的測試方法。如果是“高壓閃絡法”測試電纜故障，在點擊“采樣”后，儀器進入等待采樣狀態，直到儀器對故障電纜進行高壓沖閃時，電纜故障測試系統自動顯示采集的信號，并且再次進入等待采樣狀態，準備下一次的高壓沖閃時的信號。操作人員在采樣過程中調整“位移”和“振幅”，直到波形便于試驗分析為止，就可以停止采樣，然后進行游標操作，就能夠知道故障點距離測試端的電纜長度，從而找到電纜故障點了。

       以上就是如何操作電纜故障測試儀的具體步驟，測試電纜故障的方法有很多，具體使用什么方法，還需要看實際電纜故障的情況是怎樣的，才能進行合理的判斷，需要使用什么方法又快又準的對其進行測試。
