避雷器現場交接試驗是否做泄漏電流試驗？
一、避雷器的用途
避雷器是用來保護電氣設備免受過高的瞬態電壓危害的一類電器設備，他可以限值續流通過的時間，也常用來限值續流的幅值。避雷器通常連接在電網的導線（高電位）和地線之間，然而有時也連接在電氣繞組旁或兩相導線之間。電器設備在運行中除承受工作電壓外，還會遭受過電壓的作用。這些過電壓主要為雷電引起的雷電過電壓，開關操作引起的操作過電壓和甩負荷、投切長線及不對稱接地等引起的暫時過電壓等。這些過電壓對電器設備的可靠安全運行是極其有害的。過高的過電壓將損害電器設備的絕緣，甚至使設備絕緣擊穿，導致停電事故。
所以必須采取各種措施來限值過電壓，避雷器就是較常采用的用來限值過電壓的措施之一。
二、變電站常見的避雷器類型
變電站常見的避雷器有空氣絕緣避雷器和SF6氣體絕緣避雷器（用于組合電器GIS中）。
2.1、瓷套無間隙金屬氧化物避雷器
這種避雷器一般由避雷器單元、均壓環、絕緣底座等部分組成。避雷器單元一般由瓷材料外殼、非線性電阻片、彈簧、壓力釋放裝置、密封裝置等組成。安裝方面，主要采用座式結構，用于變電站、發電廠、換流站等地方。大多數都安裝有在線監測裝置，用來記錄泄漏電流和動作次數等數據。結構圖如下圖1所示：

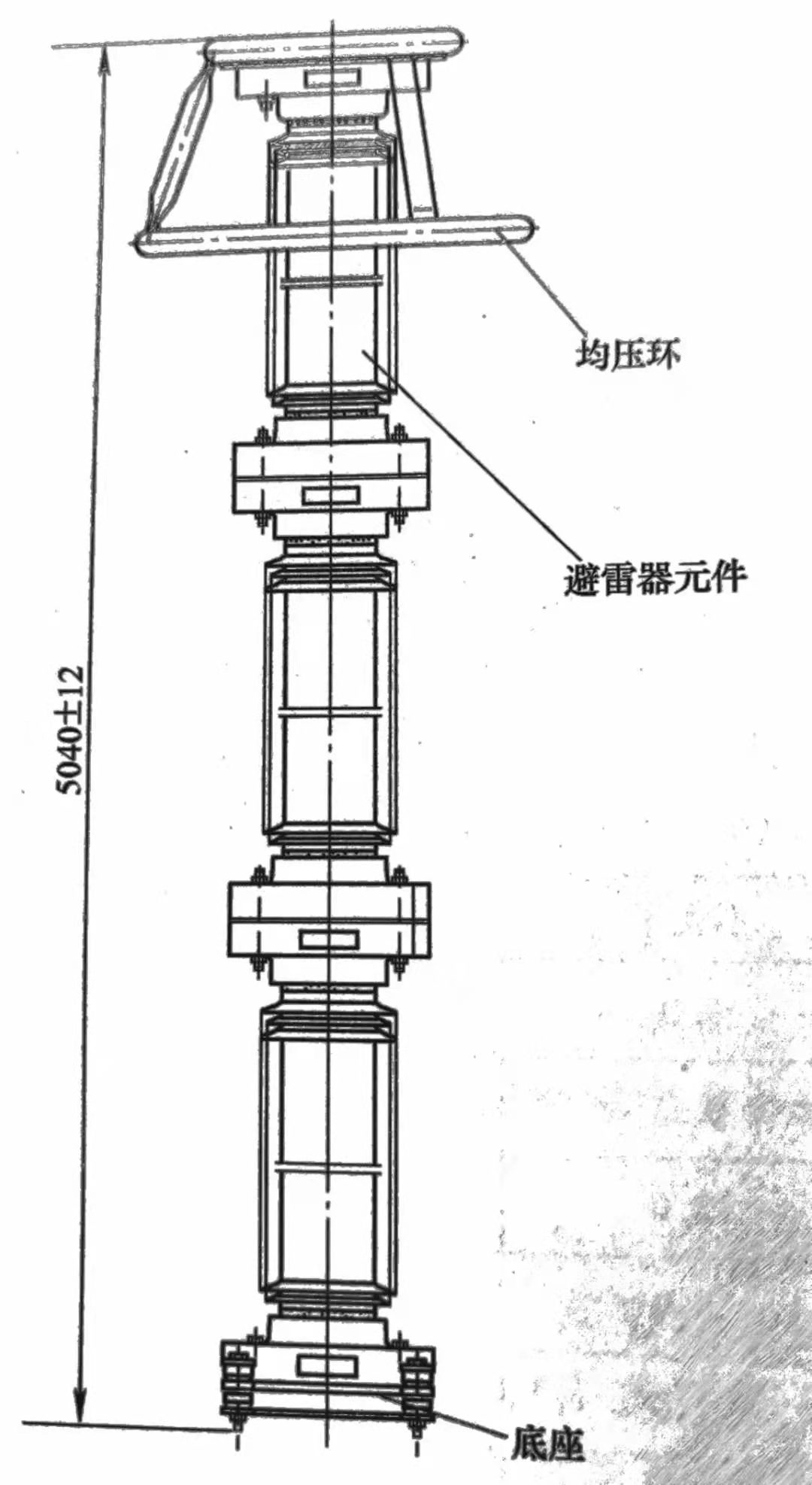

圖1 500kV瓷套式避雷器外形結構
2.2、GIS（組合電器）用金屬外殼SF6氣體絕緣的避雷器
這種避雷器，內部充有一定壓力的SF6氣體，用來作為絕緣介質。外殼材料一般為鋁合金，內部安裝有金屬氧化物電阻片、均壓屏蔽罩、導電桿、導電觸頭等，電氣上通過盆式絕緣子作為絕緣支撐（一般為死盆子，即不通氣的盆子），盆式絕緣子中心的金屬導體嵌件來連通避雷器內外部。其結構示意圖如下圖2所示：

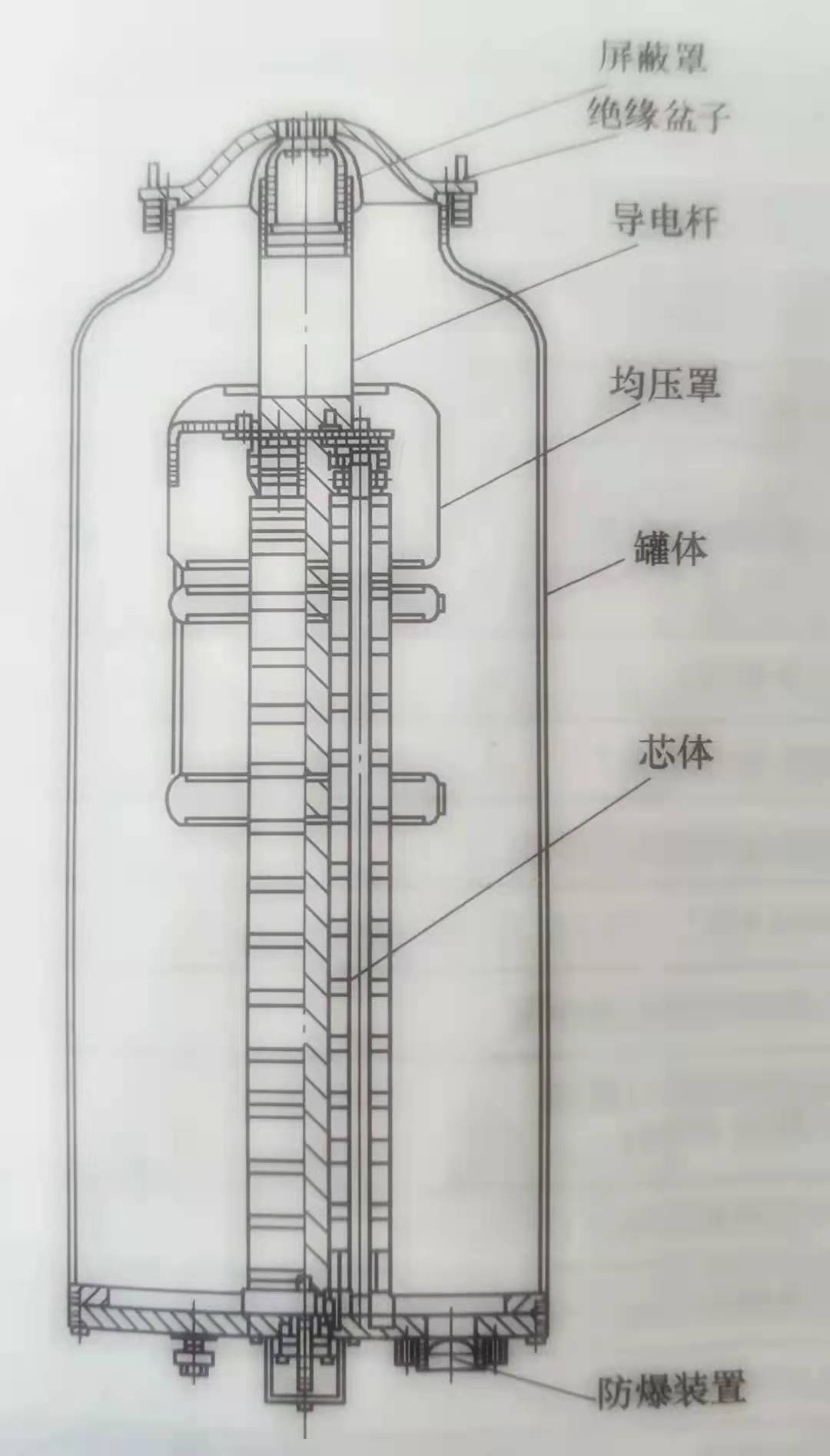

圖2 某型號GIS用金屬外殼避雷器結構示意圖
三、交接試驗時要不要做泄漏電流試驗？
如圖1所示的避雷器，現場交接試驗要進行泄漏電流測試，用直流電壓發生器，施加相對地電壓，測量泄漏電流；而對于如圖2所示的避雷器，由于和GIS其他模塊相連，現場交接試驗一般不進行泄漏電流試驗。
