直流電阻快速測試儀使用方法
發布時間：2021-12-07 閱讀次數：2063

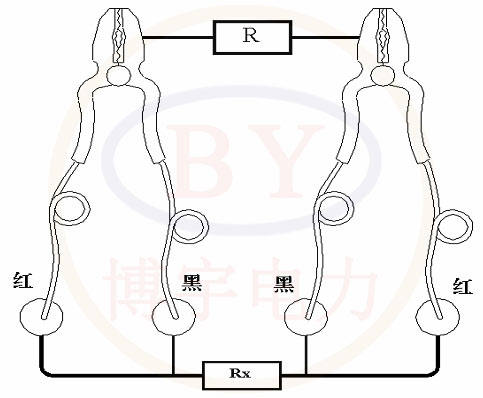

1.將被測設備，用儀器配備專用測試線連接，按下圖連接，同時確保各測試夾具夾接牢固、可靠。
2.開啟儀器電源開關，儀器顯示“歡迎使用”，稍后進入“量程選擇”界面，此時用“向上、向下”鍵移動光標，選擇所需設定的測試量程，按下“確認”鍵儀器開始測量。
3.儀器進入測量狀態中，LCD屏幕顯示充電模擬條，待充電完成后LCD屏幕顯示數值，即為被測設備直流電阻值，此時按下“確認”鍵數值將被保存并鎖定。當屏幕長時間顯示“超出量程”時，按“返回”鍵返回上一級菜單，選擇高一檔測試量程重新測試，或請檢查測試回路是否開路。
4.儀器進入數據鎖定界面，按“打印”鍵數據將被打印，數據打印完畢后儀器將自動放電，放電后返回上一級菜單。此次測試結束。
注：測試過程中，出現超量程或測試夾脫落時儀器將出現“超量程”提示，請按“返回”鍵，放電后返回上級菜單重新操作。
5.接入AC220V電源后，儀器進入交流電源測試狀態；未接入AC220V電源狀態下測試都為直流電源測試。
6.接入AC220V電源后，儀器將進入對鋰電池充電狀態（無需開啟ON/OFF開關），此時儀器“充電”燈點亮，充電指示燈閃爍，電池充滿時充電指示燈停止閃爍（一般充電時間不少于8小時）。
