一、產品簡介

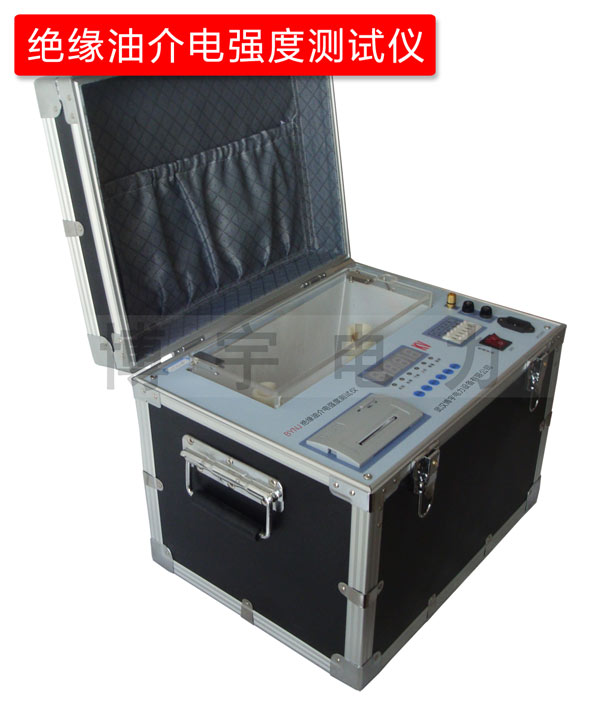

BYNJ全自動絕緣油介電度強度測試儀是依據國際IEC－156和國標GB507－86《絕緣油介電強度測定法》的要求，同廣大使用者的反饋意見，開發的全自動化儀器。
本儀器選用單片機為主導，先設定后開機測試的方法，全部過程由微機自動運行控制，操作簡單，方便適用。
二、用途與特點
本儀器適合測試各種絕緣油介電強度。其主要性能特點
1.本儀器設有自動檢測功能，如開機自動進入復位狀態執行調壓器回零。
2.采用了微型面板式打印機，自動打印輸出。
3.根據用戶需求可改變測試次數、攪拌靜置時間、聲控光控提醒連續打印與非打印。
4.本儀器采用全自動磁振子攪拌，消除油樣的不均勻和氣泡。
三、技術規格
工作電源：AC220V ±10%、50HZ ±5%
測量范圍：AC 0－80KV
限定電流：5mA
測量精度：3%
調壓速度：2KV/S±10%
預定設置：次數1－9
攪拌時間 0－1分39秒
靜置時間 0－10分39秒
使用條件：環境溫度0℃－35℃
相對濕度≤75%
油杯間隙：2.5mm(油杯塞尺直徑)
體 積：415×315×315mm3
重 量：28kg
四、面板說明

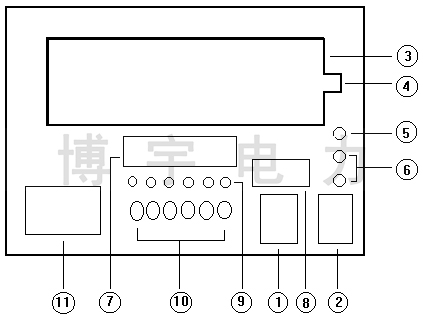

圖一 面板示意圖
| ①電源開關 | ②電源插座 | ③高壓艙 | ④安全開關 |
| ⑤安全接地 | ⑥3A保險 | ⑦顯示屏 | ⑧設置盤 |
| ⑨指示燈 | ⑩鍵盤 | ⑪打印機 |
五、操作步驟
1.輸入電源
連接安全接地，插入220V交流電源，檢測電源正確無誤。
2.取油樣
2.1將油杯兩電極間距調整在2.5mm ；逆時針旋下油杯軸桿一端的塞尺棒，將另一端電極調整在偏中位置，將鎖住此軸桿螺釘旋緊，取塞尺棒于兩電極間靠緊兩電極，鎖住螺釘取出塞尺，順時針旋于原軸桿內，如圖二。
2.2將油杯處理干凈，置干凈的磁振子于油杯內，注滿準備好的油樣，取下高壓罩置油杯于高壓艙兩高壓柱間，平穩放置蓋上高壓罩壓好安全開關。

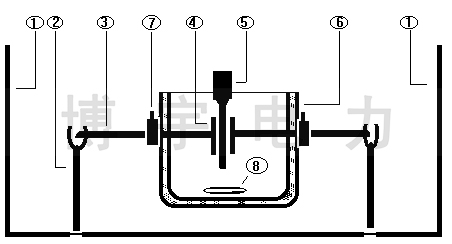

圖二 高壓艙內布置圖
| ①高壓艙 | ②高壓柱 | ③軸桿 | ④電極 |
| ⑤塞尺 | ⑥油杯 | ⑦軸桿固定螺絲 | ⑧磁振子 |
3.預定設置
3.1設定值共有6位預選盤如圖三：
圖三 設置盤
①表示次數設定，按“＋”“－”號可從1-9 位數選取您所需測試的次數。
②③表示攪拌時間設定，②表示十位③表示個位，1分39秒表示數為99即60秒＋39秒。
④⑤⑥表示靜置時間設定，④表示“分”個位 ⑤表示“秒”十位⑥表示“秒”的個位，10分39秒表示數為999 即9分＋60秒＋39秒。
4.功能鍵操作
功能鍵共有6個，屬點動鍵，按一下便可回應工作。如圖四。
圖四 功能鍵
4.1待測試時按“測值”鍵，攪拌、靜置、升壓、打印各功能會按定的數值順序而行。
4.2在升壓過程中按“停止”鍵，就會停止升壓，數碼顯示上的數值就是此時高壓端的輸出的高壓值。
4.3第一次升壓油樣擊穿后，聲控提醒連續“嘀”一短聲20秒，第二次后“嘀”二短聲，第六次“嘀”，一長聲一短聲，第七次“嘀”一長聲二短聲，待平均值顯示完后“嘀”不間斷響20秒，如果不用聲控提醒，按一下聲控鍵就進入光控提醒，光控指示燈亮，閃亮次數同“嘀”響聲次數一樣，再按聲控鍵無效，保持光控不變，需再次打開電源時聲控有效。
4.4測試完后，如想再查看數據時，按“顯示”“打印”鍵，此兩鍵屬重復使用鍵，按“顯示”鍵一次顯示一次測試值，直到顯示平均值，重復顯示完畢。按“打印”鍵時，重復打印電壓值時間不在打印。
4.5當按動“復位”鍵時，顯示為 OCPU 英文字樣表示為復位到位后初始等待狀態，簡稱初態或OCPU狀態，與在測試升壓過程中按“復位”鍵，將不進入初態，同油樣擊穿時的情況一樣，繼續運行不改變?cè)\(yùn)行狀態，如連續再按“復位”鍵此時確認為“復位”轉而進入初態。
5.開機等待
置電源開關于“ON”，本機進入自檢狀態，打印機回應指示燈亮，顯示屏顯示OCPU字樣，如調壓器不在零位，顯示DIJJ字樣此表示復位過程，下降指示燈亮，下降到零位后顯示為OCPU初始等待態。
6.測值
點動“測值”鍵，開始按照預先設定的數值運行；攪拌指示燈亮磁振子快速旋轉，顯示屏第一位數碼顯示第一次次數，后三位顯示攪拌時間；攪拌完畢，振子停止攪拌指示燈滅，靜置指示燈亮開始靜置，指示燈滅后，合閘、升壓指示燈亮，進入顯示同步升壓，此時顯示屏后三位數碼顯示為電壓（00.0KV）待油樣擊穿后，升壓電源自動分閘，顯示屏停止顯示5秒，打印機打印時間、電壓值；調壓器下，降下降指示燈亮，攪拌指示燈亮第二次測試開始，同時打印、顯示屏顯示擊穿電壓，顯示次數值閃爍，聲控提醒；調壓器回零后，下降指示燈滅、顯示停止閃爍、聲控消失，接著第二次測試；所有測試次數運行完畢后，顯示屏顯示總次數的平均值，用英文字母表示(A、B、C、D、E、F、G、H、ｙ)如僅測試一次顯示為A24.3KV，如測試六次顯示為F24.3KV；然后打印電壓平均值，油樣測試完畢，此時可重復顯示、打印，按復位鍵后，所有數據消失。
在OPCU狀態下取出油樣，便可更換新油樣再次試驗，測試完畢在復位狀態下OFF位置關上電源。
測試時指示燈運行過程如圖五：
攪拌時間內，攪拌指示燈亮
靜置時間內，靜置指示燈
升壓過程中，上升、合閘指示燈亮
油樣激穿后，調壓器回零，下降指示燈亮
同時下一次攪拌時間開始，攪拌指示燈亮
油樣激穿后，可以選擇光控，光控指示燈亮
六、安全注意事項
1.因本儀器是絕緣油介電強度專用測試設備，不可另作它用,非專業維修人員使用者不得隨意開箱。
2.使用時安全接地與機箱外殼，應良好接地。
3.在升壓過程中，不得隨便接觸本儀器，以免發生高壓危險。
4.本儀器的專用油杯，不得隨意作高溫烘干處理。
七、維護與保養
1.測試完后用油清洗油杯，用柔軟的麂皮或綢布擦凈電極表面保持光潔，注滿清潔干燥的油保護油杯。
2.使用或存放本儀器應在干燥、通風安全的地方。
